干式變壓器的阻抗電壓是什么意思,低壓短路電流怎么計算你知道嗎?
干式變壓器的阻抗電壓是什么意思,低壓短路電流怎么計算你知道嗎?
在電力系統中,變壓器在整個電力的輸送過程中起著核心和決定性的作用,很多的開關設備,繼保整定,電纜選用等等,都是圍繞著變壓器的規格來進行的。
為了舉例方便,我們這里選用干式變壓器作為例子。

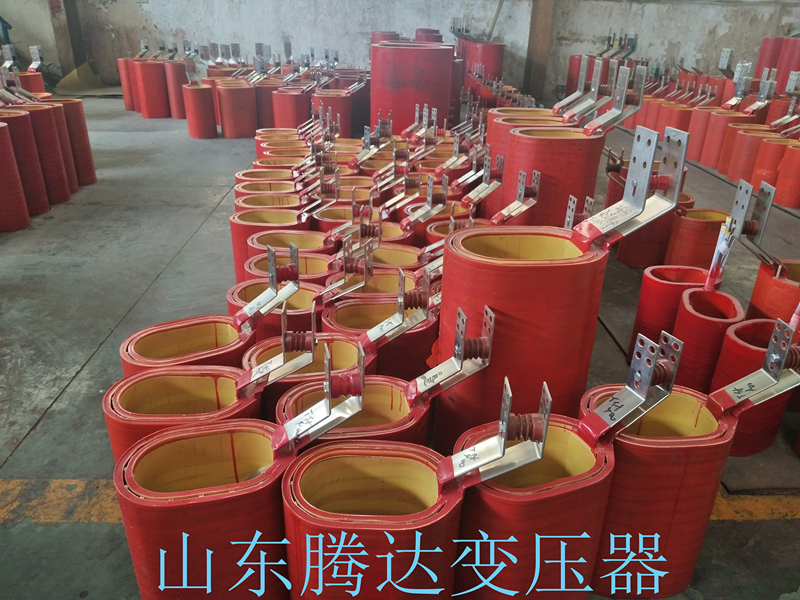

干式變壓器

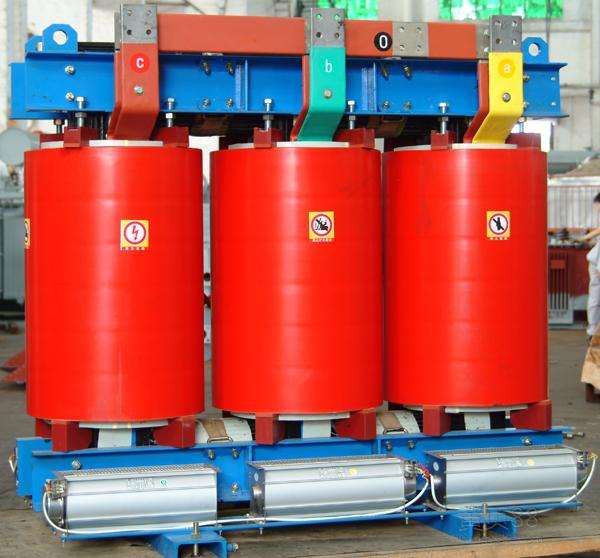

這就是一臺普通的干式變壓器,可以看到,它的高壓側是采用首尾連接后接出三條線的三角形連接。
一般的干式變壓器都是這樣表達的:比如:SCB12 630/10
那么這個英文字母組合是什么意思呢?具體如下表:
變壓器型號說明
怎么樣,上面的解釋你就能知道SCB12 630/10是什么意思了吧?這就是電力的行話,你要是不知道這些行話,那你是不可能成為電力領域專家的。
當然,我們今天要講的是更深一步,那就是在采購變壓器的時候,技術參數里有一個阻抗電壓,很多人施工的時候都覺得用不到,那,究竟是什么意思呢?
具體的參數如下表:
變壓器的阻抗電壓
在上表中,我們看到630kVA及以下的變壓器,阻抗電壓為4%,800kVA及以上的變壓器,阻抗電壓為6%!
那么,什么是阻抗電壓呢?
阻抗電壓:是指在二次側直接別時,在一次側施加額定頻率的低電壓,當二次側流過額定電流時,一次側的加壓值,通用百分數形式表示,如Uz%。由此定義可推導得出短路電壓的百分數等于短路阻抗的百分數,所以短路電壓一般稱為阻抗電壓。
那這個阻抗電壓是怎么出來的,比如,上圖中的630kVA的變壓器,這個4%怎么計算,有什么用?
將變壓器二次側短路,在一次側逐漸施加電壓,當二次繞阻通過額定電流時,一次繞阻施加的電壓Uz與額定電壓Un之比的百分數,即:Uz%=Uz/Un×100%。
比如上面的變壓器,以630kVA為例子,額定電流In=630÷1.732÷0.41=887.17A,
那么他的阻抗電壓就是把低壓側短路,然后在高壓側施加電壓,當?shù)蛪簜冗_到887.17A時,一次繞組施加的電壓Uz與額定電壓Un的比值。帶入公式
4%=Uz/10,所以,Uz=0.04*10=0.4kV=400V, 故Uz=400V,而6%的為600V。
不知道講明白了沒,歡迎一起探討。。。
